Connectiques

Connecteurs vidéo

Connecteurs HDMI, DVI, VGA, DisplayPort

Les connecteurs DisplayPort, HDMI et DVI-D sont numériques (par opposition à la connectique VGA) :

• Connecteurs HDMI © Guide technique CUC
• Connecteurs DisplayPort © Wikipedia

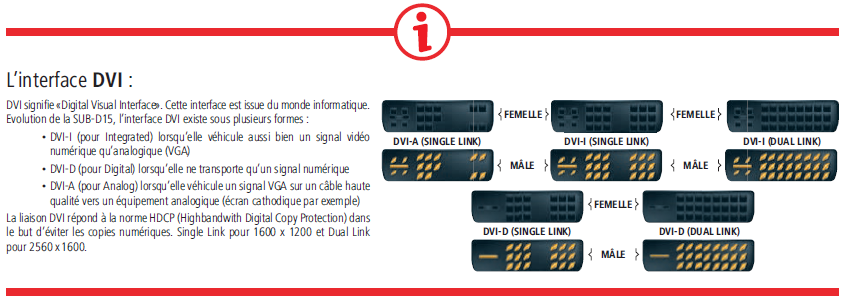

Le connecteur DVI peut être numérique (variante DVI-D ; D-igital), analogique (variante DVI-A) ou les deux (variante DVI-I ; I-ntegrated).

© Catalogue CUC

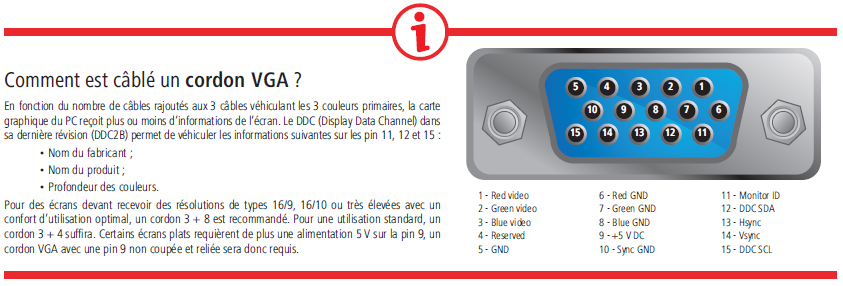

Le connecteur VGA (analogique) est câblé ainsi : © Catalogue CUC

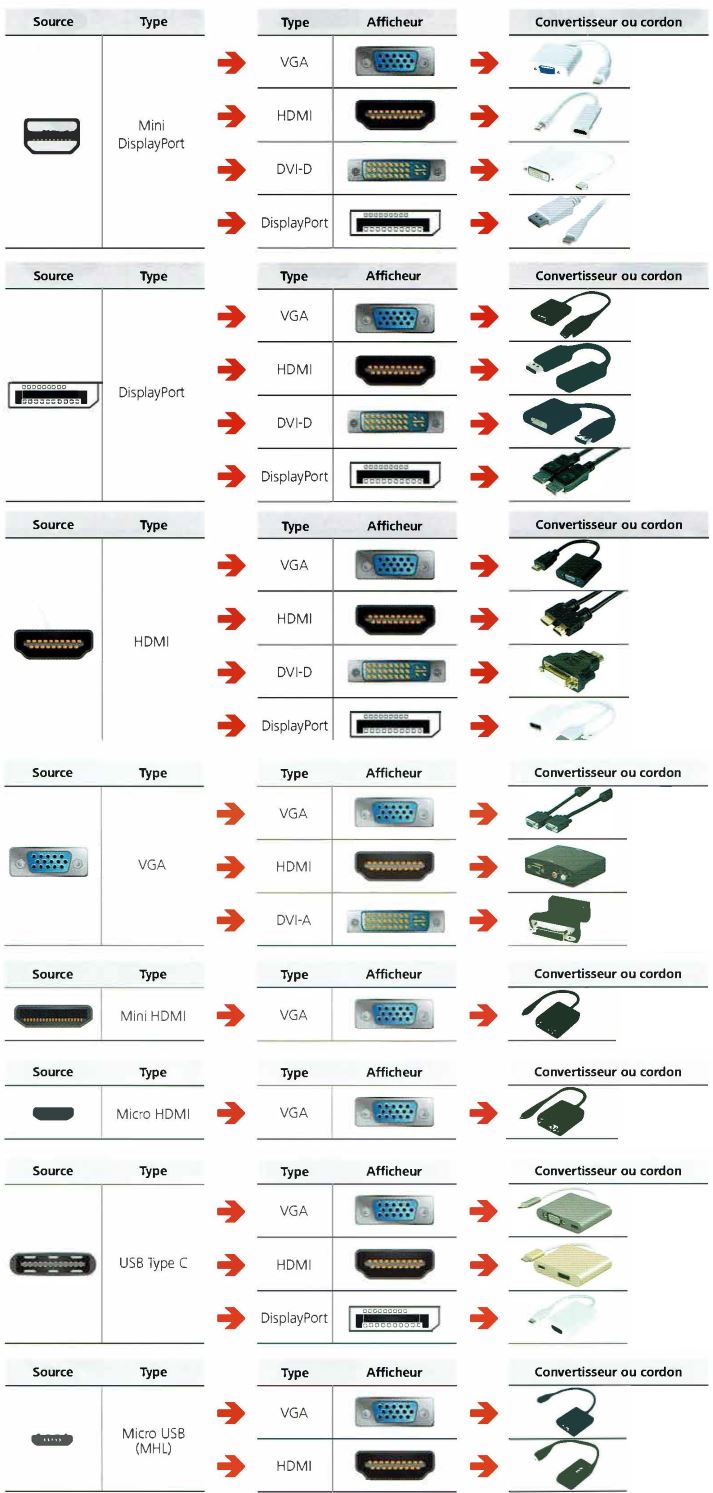

Compatibilité entre connecteurs

On peut convertir facilement des connectiques HDMI / DVI-D entre elles ou VGA / DVI-A entre elles (via des câbles aux extrémités appropriées) ; convertir un signal analogique VGA en HDMI ou DVI-D (et inversement) requiert des convertisseurs spécifiques, le signal changeant de nature (numérique <-> analogique).

© Catalogue CUC

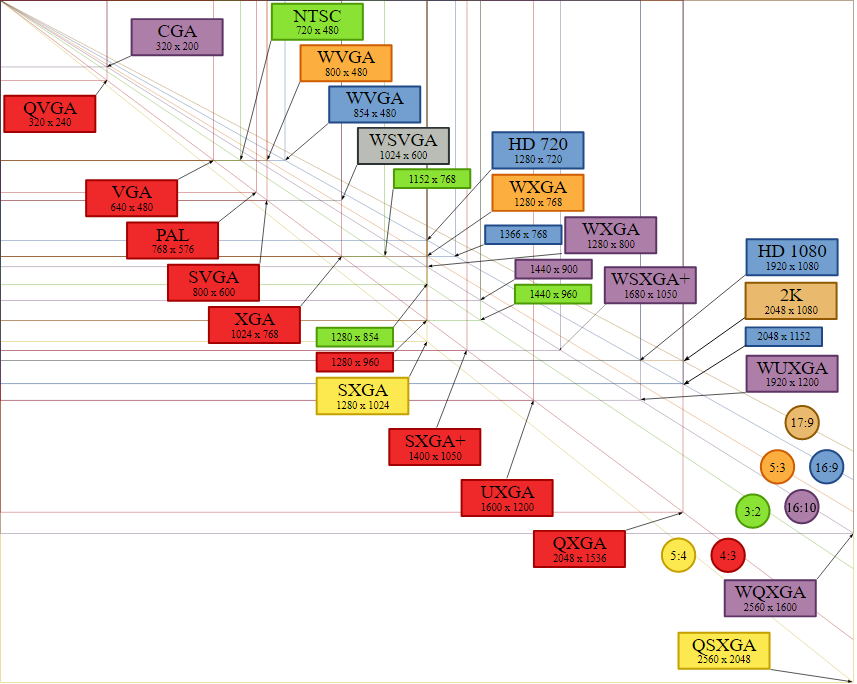

Définitions et formats d'écran

© Wikipedia

En outre, on a également les résolutions de très haute définition suivantes : - WQHD (2560 x 1440) 16:9 - UHD-1 (3840 x 2160) 16:9 - 4K (4096 x 2160) 17:9

Connecteurs et cordons RJ

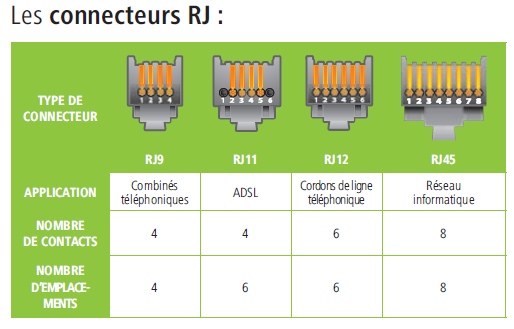

Connecteurs RJxx

© Catalogue CUC

Cordons RJxx

Comprendre les catégories, les types de blindages (ancienne et nouvelle dénomination) et les normes de câblage.

Cordons RJxx

Autres connecteurs

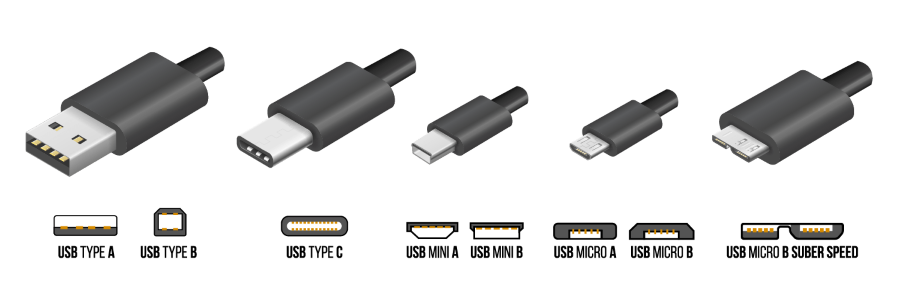

Connecteurs USB

Notons les précisions suivantes sur le bus USB : - le type A désigne le connecteur côté ordinateur, - le type B désigne le connecteur côté périphérique, - les connecteurs USB mini A (distinction type A et type B sur ce lien) et micro A ne sont guère utilisés.

Performances selon type de bus USB : comparatif.

Enfin, précisions sur les nouvelles connectiques USB C et 3.1 :

© Catalogue CUC

Connecteurs divers

• Connecteurs Firewire © Catalogue CUC
• Connecteurs Thunderbolt © Catalogue CUC
• Connecteurs fibre optique © Catalogue CUC

Connecteurs électriques et onduleur

• Connecteurs électriques © Catalogue CUC
• Guide de choix onduleurs © Guide technique CUC
